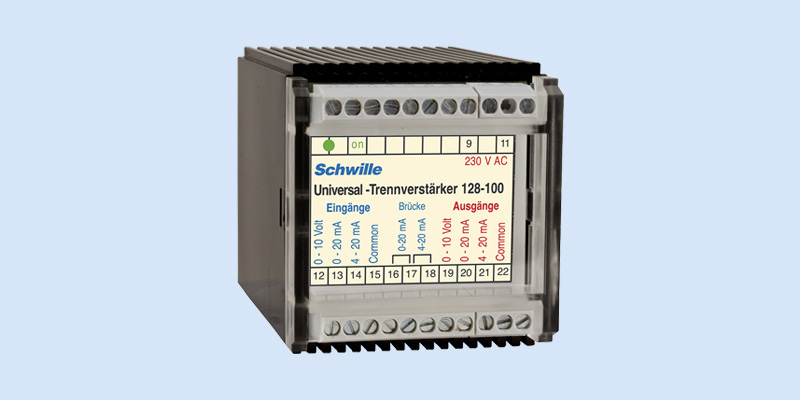

Universal Trennverstärker 128-100 / 128-101

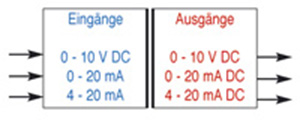

Mit drei Eingängen und drei Ausgängen
Neun mögliche Konfigurationen
Optische galvanische Trennung
Technische Daten
| Messumformer | Eingang / Ausgang isoliert |
| Isolationsspannung | 4000 V bei 230 V Hilfssp. |
| Isolationsspannung | 2000 V bei 24 V Hilfssp. |
| LED Anzeigen | für Betrieb und Funktion |
| Messbereiche | über mehrere Eingänge |
| Ausgänge | 0 - 10 Volt, 0 - 20 mA |
| Option 125 - 104 | Ausführung 4 - 20 mA |
| Arbeitstemperaturber. | – 10 °C…. + 50 °C |
| Hilfsspannung | 230 V 50 - 60 Hz |
| Hilfsspannung | 24 V DC (18-36 V) |
| Schutzart Frontseite | IP 60 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |

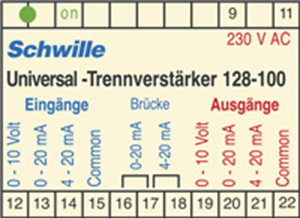

| Anschlußart | 22 Liftklemmen |
| Befestigungsart | Euroschienenmontage |
| Gehäuseabmessungen | HxBxT 75 x 70 x 108 mm |
| Gehäusematerial | ABS Kunststoff |
| Download als PDF | 128-100-Beschreibung |
| Eingänge | 128-100 und 128-101 |
|---|---|
| Spannungseingang | 0 - 10 Volt |
| Innenwiderstand | 1 MOhm |
| Stromeingang 1 | 0 - 20 mA |
| Innenwiderstand | Ri = 10 Ohm |
| Bürde | max. 400 Ohm |
| Stromeingang 2 | 4 - 20 mA |
| Innenwiderstand | Ri = 10 Ohm |
| Bürde | max. 400 Ohm |
| Ausgänge | 128-100 und 128-101 |
|---|---|
| Spannungsausgang 1 | 0 - 10 Volt DC |
| Innenwiderstand | Ri = 100 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Stromausgang 1 | 0 - 20 mA DC |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Stromausgang 2 | 4 - 20 mA |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Bestell-Nr. | Eingänge | Hilfsspannung |
|---|---|---|
| 128-100 | Universal Trennverstärker | 230 V AC |
| 128-101 | Universal Trennverstärker | 24 V DC |
