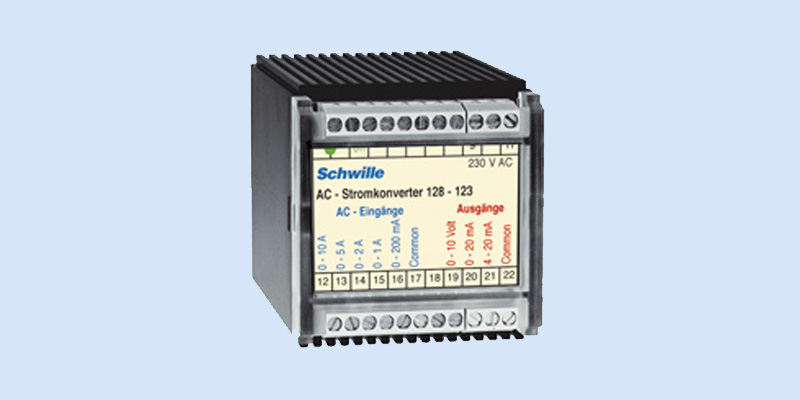

Universal Stromkonverter 128-123
für Wechselspannungen AC
Universal AC Stromkonverter
Fünf Eingänge und drei Ausgänge
Direkter Anschluß für Stromwandler
Optische galvanische Trennung
Technische Daten
| Messumformer | Eingang / Ausgang isoliert |
| Isolationsspannung | 4000 V bei 230 V Hilfssp. |
| Isolationsspannung | 2000 V bei 24 V Hilfssp. |
| LED Anzeigen | für Betrieb und Funktion |
| Messbereiche | über mehrere Eingänge |
| Arbeitstemperaturber. | – 10 °C…. + 50 °C |
| Hilfsspannung | 230 V 50 - 60 Hz |
| Hilfsspannung | 24 V DC (18-36 V) |
| Schutzart Frontseite | IP 60 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Anschlußart | 22 Liftklemmen |
| Befestigungsart | Euroschienenmontage |
| Gehäuseabmessungen | HxBxT 75 x 70 x 108 mm |
| Gehäusematerial | ABS Kunststoff |
| Download als PDF | 128-123-Beschreibung |
| Eingänge | 128-123 |
|---|---|
| Eingang 1: | 0 – 200 mA AC Ri = 500 Ohm |
| Eingang 2: | 0 – 1 A AC Ri = 100 Ohm |
| Eingang 3: | 0 – 2 A AC Ri = 50 mOhm |
| Eingang 4: | 0 – 5 A AC Ri = 20 mOhm |
| Eingang 5: | 0 – 10 A AC Ri = 10 mOhm |
| Ausgänge | 128-123 |
|---|---|
| Spannungsausgang | 0 – 10 Volt DC |
| Innenwiderstand | Ri = 100 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 %/Kelvin |
| Stromausgang 1 | 0 – 20 mA DC |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 %/Kelvin |
| Stromausgang 2 | 4 – 20 mA DC |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 %/Kelvin |
| Bestell-Nr. | Eingänge | Hilfsspannung |
|---|---|---|
| 128-123 | Universal AC Stromkonverter | 230 V AC |
