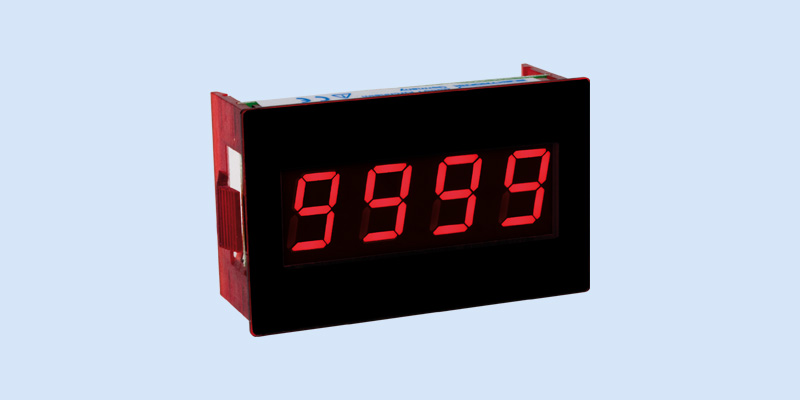

Digitale Einbauinstrumente Serie DPM 335
Technische Daten
| Meßgerät / Meßrate | 3 1/2 stellig / 2,5 M /sek |
| Anzeigentyp / Höhe / Farbe | LED / 12,5 mm / rot |
| Nullpunkteinstellung | automatisch |
| Polaritätsanzeige | automatisch “-” Zeichen |
| Hilfsspannung | 5 Volt 25 mA |
| Gleichtaktunterdrückung | CMRR besser 80 dB |
| Überlast Spannung | 10 fach, max. 250 Vss |
| Arbeitstemperaturbereich | – 10 °C…. + 50 °C |
| Isolation: Eing/Mess | keine |
| Schutzart Frontseite | IP 50 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Dezimalpunkteinstellung | intern wählbar |
| Anschlußart Rückseite | Lötanschlüsse |
| Befestigungsart | Snap in Rasterflächen |
| Gehäuseabmessungen | HxBxT 36 x 60 x 22 mm |
| Download als PDF | 335-Beschreibung |
Gleichspannungen
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,1 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 335-001 | DPM 335 / 200 mV DC | 199,9 | 1 M |
| 335-002 | DPM 335 / 2000 mV DC | 1999 | 1 M |
| 335-003 | DPM 335 / 2 V DC | 1,999 | 1 M |
| 335-004 | DPM 335 / 20 V DC | 19,99 | 1 M |
| 335-005 | DPM 335 / 200 V DC | 199,9 | 1 M |
Gleichströme
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,2 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich. Spannungsabfall max. 200 mV. Höhere Ströme mittels externen Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 335-020 | DPM 335 / 200 uA DC | 199,9 | 1000 |
| 335-021 | DPM 335 / 2 mA DC | 1,999 | 100 |
| 335-022 | DPM 335 / 20 mA DC | 19,99 | 10 |
| 335-023 | DPM 335 / 200 mA DC | 199,9 | 1 |
| 335-024 | DPM 335 / 2000 mA DC | 1999 | 0,1 |
| 335-025 | DPM 335 / 2 A DC | 1,999 | 0,1 |
Analoge Signale
Bei diesen Instrumenten können von genormten Spannungs- bzw. Stromsignalen verschiedene Werte zur Anzeige gebracht werden. Anzeige ist linear zum Analogwert. Geben Sie bei der Bestellung Eingangsgröße und Anzeige von / bis an.
| Bestell-Nr. | Typ / Bereich | Anzeige |
|---|---|---|
| 335-008 | DPM 335 / 0 – 10 V DC | 000 – nach Wahl |
| 335-009 | DPM 335 / 0 – 10 V DC | ± Bereich nach Wahl |
| 335-027 | DPM 335 / 0 – 20 mA DC | 000 – nach Wahl |
| 335-028 | DPM 335 / 0 – 20 mA DC | ± Bereich nach Wahl |
| 335-029 | DPM 335 / 4 – 20 mA DC | ± Bereich nach Wahl |
PT100 Temperatur in 2 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 2 Leiter Technik mit Poti zum Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 Digit v. M.Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 335-050 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 335-051 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 3 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 3 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 D v. M. Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 335-052 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 335-053 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 4 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751.Gerät in 4 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Genauigkeit : ± 0,1% ± 1 D v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 335-054 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 335-055 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
Ni-CrNi Temperatur
Temperaturmeßgerät für NiCrNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1 % ± 4 Digit v. M. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 524-060 | NiCrNi / B2 | 0.0°C…+199,9°C | 0,1 K |
| 524-061 | NiCrNi / B2 | 0.0°C…+1300°C | 1 K |

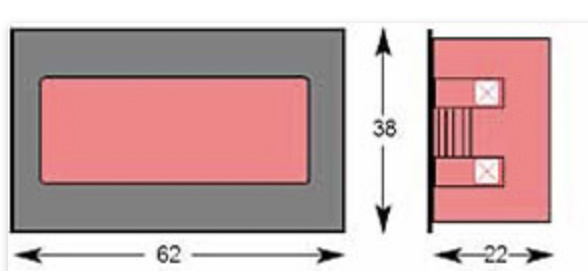

Mechanische Abmessungen
Gehäusetyp Front: H x B :38 x 62 mm
Einbautiefe: T : 22 mm
Frontplattenausschnitt: H x B : 36 x 60 mm
