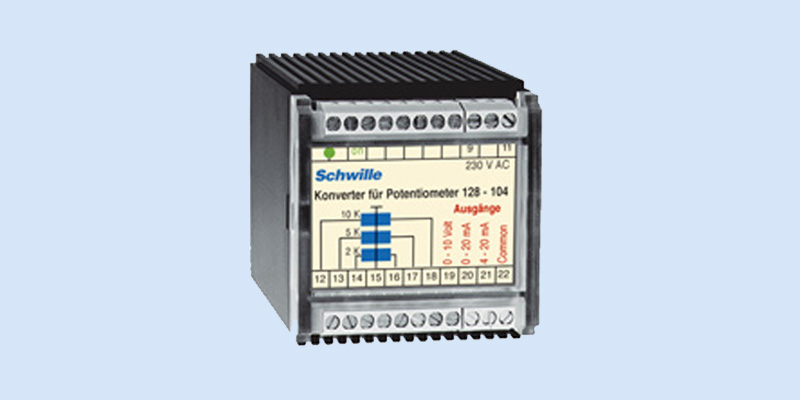

Konverter für Potentiometer 128-104 / 128-105
Für 2 KOhm, 5 KOhm und 10 KOhm Potis
Universal Trennverstärker
Drei Eingänge und drei Ausgänge
Neun mögliche Konfigurationen
Optische galvanische Trennung
Technische Daten
| Messumformer | Eingang / Ausgang isoliert |
| Isolationsspannung | 4000 V bei 230 V Hilfssp. |
| Isolationsspannung | 2000 V bei 24 V Hilfssp. |
| LED Anzeigen | für Betrieb und Funktion |
| Messbereiche | über mehrere Eingänge |
| Arbeitstemperaturber. | – 10 °C…. + 50 °C |
| Hilfsspannung | 230 V 50 - 60 Hz |
| Hilfsspannung | 24 V DC (18-36 V) |
| Schutzart Frontseite | IP 60 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Anschlußart | 22 Liftklemmen |
| Befestigungsart | Euroschienenmontage |
| Gehäuseabmessungen | HxBxT 75 x 70 x 108 mm |
| Gehäusematerial | ABS Kunststoff |
| Download als PDF | 128-104-Beschreibung |
| Eingänge | 128-104 und 128-105 |
|---|---|
| Potentiometer | 2000 Ohm |
| Potentiometer | 5000 Ohm |
| Potentiometer | 10000 Ohm |
| Ausgänge | 128-104 und 128-105 |
|---|---|
| Spannungsausgang 1 | 0 - 10 Volt DC |
| Innenwiderstand | Ri = 100 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Stromausgang 1 | 0 - 20 mA DC |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Stromausgang 2 | 4 - 20 mA |
| Bürde | max. 400 Ohm |
| Genauigkeit | ± 0,2 % vom Wert |
| Temperaturdrift | 0,02 % Kelvin |
| Bestell-Nr. | Eingänge | Hilfsspannung |
|---|---|---|
| 128-104 | Konverter für Potentiometer | 230 V AC |
| 128-105 | Konverter für Potentiometer | 24 V DC |
