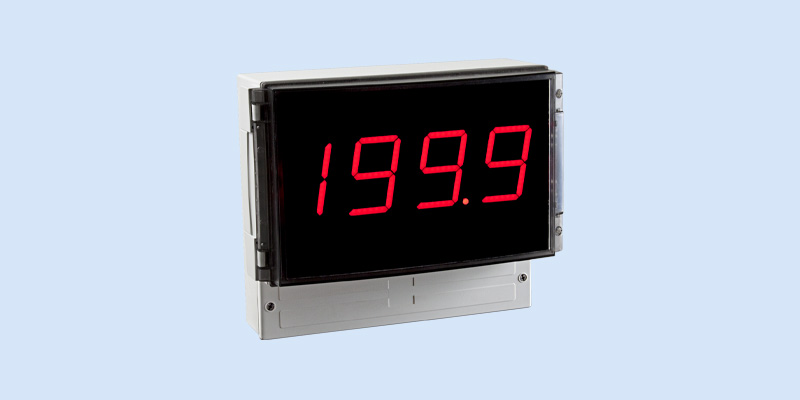

Digitale Einbauinstrumente Serie DPM 780
Technische Daten
| Meßgerät / Meßrate | 3 1/2 stellig / 2,5 M/sek |
| Anzeigentyp / Höhe / Farbe | LCD / 77 mm / rot |
| Nullpunkteinstellung | automatisch |
| Polaritätsanzeige | automatisch “-” Zeichen |
| Hilfsspannung | 230 V 6 VA Standard |
| Gleichtaktunterdrückung | CMRR besser 80 dB |
| Überlast Spannung | 10 fach, max. 250 Vss |
| Arbeitstemperaturbereich | – 10 °C…. + 50 °C |
| Isolation | 1000 Volt DC |
| Schutzart Frontseite | IP 65 nach DIN 40050 |
| Schutzart Rückseite | IP 65 nach DIN 40050 |
| Dezimalpunkteinstellung | intern wählbar |
| Anschlußart Rückseite | Liftklemmen über PGs |
| Befestigungsart | Wandbefestigung auf Euroschiene |
| Gehäuseabmessungen | HxBxT 260 x 290 x 120 mm |
| Download als PDF | 780-Beschreibung |
Gleichspannungen
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,1 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 780-001 | DPM 780 / 200 mV DC | 199,9 | 1 M |
| 780-002 | DPM 780 / 2000 mV DC | 1999 | 1 M |
| 780-003 | DPM 780 / 2 V DC | 1,999 | 1 M |
| 780-004 | DPM 780 / 20 V DC | 19,99 | 1 M |
| 780-005 | DPM 780 / 200 V DC | 199,9 | 1 M |
| 780-006 | DPM 780 / 1000 V DC | 1000,0 | 10 M |
Wechselspannungen
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 780-011 | DPM 780 / 200 mV AC | 199,9 | 1 M |
| 780-012 | DPM 780 / 2000 mV AC | 1999 | 1 M |
| 780-013 | DPM 780 / 2 V AC | 1,999 | 1 M |
| 780-014 | DPM 780 / 20 V AC | 19,99 | 1 M |
| 780-015 | DPM 780 / 200 V AC | 199,9 | 1 M |
| 780-016 | DPM 780 / 500 V AC | 500,0 | 10 M |
Gleichströme
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,2 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich. Spannungsabfall max. 200 mV. Höhere Ströme mittels externen Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 780-020 | DPM 780 / 200 uA DC | 199,9 | 1000 |
| 780-021 | DPM 780 / 2 mA DC | 1,999 | 100 |
| 780-022 | DPM 780 / 20 mA DC | 19,99 | 10 |
| 780-023 | DPM 780 / 200 mA DC | 199,9 | 1 |
| 780-024 | DPM 780 / 2000 mA DC | 1999 | 0,1 |
| 780-025 | DPM 780 / 2 A DC | 1,999 | 0,1 |
Wechselströme
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1. Spannungsabfall intern maximal 200 mV.
Feineinstellung ± 10% mittels Trimmer P1.
Höhere Ströme über externe Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 780-030 | DPM 780 / 200 uA AC | 199,9 | 1000 |
| 780-031 | DPM 780 / 2 mA AC | 1,999 | 100 |
| 780-032 | DPM 780 / 20 mA AC | 19,99 | 10 |
| 780-033 | DPM 780 / 200 mA AC | 199.9 | 1 |
| 780-034 | DPM 780 / 2000 mA AC | 1999 | 0,1 |
| 780-035 | DPM 780 / 2 A AC | 1,999 | 0,1 |
Analoge Signale
Bei diesen Instrumenten können von genormten Spannungs- bzw. Stromsignalen verschiedene Werte zur Anzeige gebracht werden. Anzeige ist linear zum Analogwert. Geben Sie bei der Bestellung Eingangsgröße und Anzeige von / bis an.
| Bestell-Nr. | Typ / Bereich | Anzeige |
|---|---|---|
| 780-008 | DPM 780 / 0 – 10 V DC | 000 – nach Wahl |
| 780-009 | DPM 780 / 0 – 10 V DC | ± Bereich nach Wahl |
| 780-027 | DPM 780 / 0 – 20 mA DC | 000 – nach Wahl |
| 780-028 | DPM 780 / 0 – 20 mA DC | ± Bereich nach Wahl |
| 780-029 | DPM 780 / 4 – 20 mA DC | ± Bereich nach Wahl |
PT100 Temperatur in 2 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 2 Leiter Technik mit Poti zum Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang(nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 Digit v. M.Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 780-050 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 780-051 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 3 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 3 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 D v. M. Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 780-052 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 780-053 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 4 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751.Gerät in 4 Leiter Technik mit automatischem Ausgleichvon Leitungswiderständen. Meßstrom max. 1,5 mA. Genauigkeit : ± 0,1% ± 1 D v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 780-054 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 780-055 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
Ni-CrNi Temperatur
Temperaturmeßgerät für NiCrNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 780-060 | NiCrNi / B1 | 0,0°C…+199,9°C | 0,1 K |
| 780-061 | NiCrNi / B2 | 0,0°C…+1300°C | 1 K |
FeCuNi Temperatur
Temperaturmeßgerät für FeCuNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1,5 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 780-070 | FeCuNi / B1 | 0.0°C…+600,0°C | 1 K |
Mechanische Abmessungen
Gehäusetyp Front: H x B :72 x 144 mm
Einbautiefe: T : 139 mm
Frontplattenausschnitt: H x B : 66 x 136 mm
