Digitale Einbauinstrumente Serie DPM 725
Technische Daten
| Meßgerät / Meßrate | 3 1/2 stellig / 2,5 M /sek |
| Anzeigentyp / Höhe / Farbe | LCD / 12,5 mm / rot |
| Nullpunkteinstellung | automatisch |
| Polaritätsanzeige | automatisch “-” Zeichen |
| Hilfsspannung | 230 V 4,5 VA Standard |
| Gleichtaktunterdrückung | CMRR besser 80 dB |
| Überlast Spannung | 10 fach, max. 250 Vss |
| Arbeitstemperaturbereich | – 10 °C…. + 50 °C |
| Isolation | 1000 Volt DC |
| Schutzart Frontseite | IP 50 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Dezimalpunkteinstellung | intern wählbar |
| Anschlußart Rückseite | Liftklemmen |
| Befestigungsart | seitliche Schrauben |
| Gehäuseabmessungen | HxBxT 72 x 144 x 139 mm |
| Download als PDF | 725-Beschreibung |
Gleichspannungen
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,1 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 725-001 | DPM 725 / 200 mV DC | 199,9 | 1 M |
| 725-002 | DPM 725 / 2000 mV DC | 1999 | 1 M |
| 725-003 | DPM 725 / 2 V DC | 1,999 | 1 M |
| 725-004 | DPM 725 / 20 V DC | 19,99 | 1 M |
| 725-005 | DPM 725 / 200 V DC | 199,9 | 1 M |
| 725-006 | DPM 725 / 1000 V DC | 1000,0 | 10 M |
Wechselspannungen
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 725-011 | DPM 725 / 200 mV AC | 199,9 | 1 M |
| 725-012 | DPM 725 / 2000 mV AC | 1999 | 1 M |
| 725-013 | DPM 725 / 2 V AC | 1,999 | 1 M |
| 725-014 | DPM 725 / 20 V AC | 19,99 | 1 M |
| 725-015 | DPM 725 / 200 V AC | 199,9 | 1 M |
| 725-016 | DPM 725 / 500 V AC | 500,0 | 10 M |
Gleichströme
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,2 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich. Spannungsabfall max. 200 mV. Höhere Ströme mittels externen Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 725-020 | DPM 725 / 200 uA DC | 199,9 | 1000 |
| 725-021 | DPM 725 / 2 mA DC | 1,999 | 100 |
| 725-022 | DPM 725 / 20 mA DC | 19,99 | 10 |
| 725-023 | DPM 725 / 200 mA DC | 199,9 | 1 |
| 725-024 | DPM 725 / 2000 mA DC | 1999 | 0,1 |
| 725-025 | DPM 725 / 2 A DC | 1,999 | 0,1 |
Wechselströme
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1. Spannungsabfall intern maximal 200 mV.
Feineinstellung ± 10% mittels Trimmer P1.
Höhere Ströme über externe Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 725-030 | DPM 725 / 200 uA AC | 199,9 | 1000 |
| 725-031 | DPM 725 / 2 mA AC | 1,999 | 100 |
| 725-032 | DPM 725 / 20 mA AC | 19,99 | 10 |
| 725-033 | DPM 725 / 200 mA AC | 199.9 | 1 |
| 725-034 | DPM 725 / 2000 mA AC | 1999 | 0,1 |
| 725-035 | DPM 725 / 2 A AC | 1,999 | 0,1 |
Analoge Signale
Bei diesen Instrumenten können von genormten Spannungs- bzw. Stromsignalen verschiedene Werte zur Anzeige gebracht werden. Anzeige ist linear zum Analogwert. Geben Sie bei der Bestellung Eingangsgröße und Anzeige von / bis an.
| Bestell-Nr. | Typ / Bereich | Anzeige |
|---|---|---|
| 725-008 | DPM 725 / 0 – 10 V DC | 000 – nach Wahl |
| 725-009 | DPM 725 / 0 – 10 V DC | ± Bereich nach Wahl |
| 725-027 | DPM 725 / 0 – 20 mA DC | 000 – nach Wahl |
| 725-028 | DPM 725 / 0 – 20 mA DC | ± Bereich nach Wahl |
| 725-029 | DPM 725 / 4 – 20 mA DC | ± Bereich nach Wahl |
PT100 Temperatur in 2 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 2 Leiter Technik mit Poti zum Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang(nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 Digit v. M.Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 725-050 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 725-051 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 3 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 3 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 D v. M. Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 535-052 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 535-053 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 4 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751.Gerät in 4 Leiter Technik mit automatischem Ausgleichvon Leitungswiderständen. Meßstrom max. 1,5 mA. Genauigkeit : ± 0,1% ± 1 D v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 725-054 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 725-055 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
Ni-CrNi Temperatur
Temperaturmeßgerät für NiCrNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 725-060 | NiCrNi / B1 | 0,0°C…+199,9°C | 0,1 K |
| 725-061 | NiCrNi / B2 | 0,0°C…+1300°C | 1 K |
FeCuNi Temperatur
Temperaturmeßgerät für FeCuNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1,5 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 725-070 | FeCuNi / B1 | 0.0°C…+600,0°C | 1 K |
Option: AC/DC Hilfsspannungen
Bei Versorgung mit Gleichspannung wird ein DC/DC Wandler eingebaut. Isolation: 500 V DC AC Hilfsspannungen sind mittels Trafo für folgende Bereiche lieferbar:
| Bestell-Nr. | Typ / Bereich | Arbeitsbereich |
|---|---|---|
| 725-522 | 12 Volt DC | von 9,0 bis 18,0 Volt |
| 725-523 | 24 Volt DC | von 18,0 bis 36,0 Volt |
| 725-105 | 115 Volt AC | |
| 725-107 | 24 Volt AC |
Option: Dimensionsanzeige
Beleuchtete Dimensionsanzeige nach Ihren Angaben. An der rechten Seite kann dem Anzeigewert eine Dimension eingeblendet werden, wie z. Bsp. kg, mbar u.s.w. Die Dimensionsanzeige leuchtet rot wie das Display. Größe der maximalen Leuchtfläche: H x B 14 x 7 mm. Bei Bestellung gewünschten Wert angeben.
| Bestell-Nr. | Typ | Bereich |
|---|---|---|
| 600-900 | Dimensions- anzeige | nach Wahl: mV, hPa, mA, KA, °C, %, U/min, ltr./min, t/Std. |

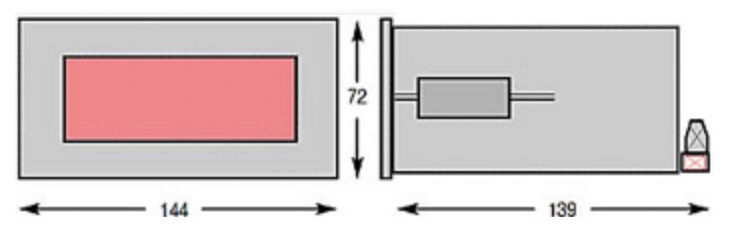

Mechanische Abmessungen
Gehäusetyp Front: H x B :72 x 144 mm
Einbautiefe: T : 139 mm
Frontplattenausschnitt: H x B : 66 x 136 mm
