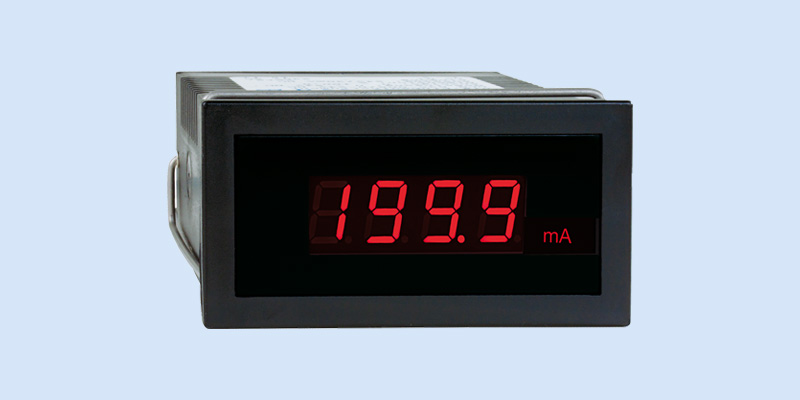

Digitale Einbauinstrumente Serie DPM 635
Technische Daten
| Meßgerät / Meßrate | 3 1/2 stellig / 2,5 M /sek |
| Anzeigentyp / Höhe / Farbe | LED / 12,5 mm / rot |
| Nullpunkteinstellung | automatisch |
| Polaritätsanzeige | automatisch “-” Zeichen |
| Hilfsspannung | 230 V 2,8 VA Standard |
| Gleichtaktunterdrückung | CMRR besser 80 dB |
| Überlast Spannung | 10 fach, max. 250 Vss |
| Arbeitstemperaturbereich | – 10 °C…. + 50 °C |
| Isolation | 1000 Volt DC |
| Schutzart Frontseite | IP 50 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Dezimalpunkteinstellung | intern wählbar |
| Anschlußart Rückseite | Liftklemmen |
| Befestigungsart | Schnellspannbügel |
| Gehäuseabmessungen | HxBxT 48 x 96 x 115 mm |
| Download als PDF | 635-Beschreibung |
Gleichspannungen
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,1 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 635-001 | DPM 635 / 200 mV DC | 199,9 | 1 M |
| 635-002 | DPM 635 / 2000 mV DC | 1999 | 1 M |
| 635-003 | DPM 635 / 2 V DC | 1,999 | 1 M |
| 635-004 | DPM 635 / 20V DC | 19,99 | 1 M |
| 635-005 | DPM 635 / 200 V DC | 199,9 | 1 M |
| 635-006 | DPM 635 / 1000 V DC | 1000 | 1 M |
Wechselspannungen
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 635-011 | DPM 635 / 200 mV AC | 199,9 | 1 M |
| 635-012 | DPM 635 / 2000V mV AC | 1999 | 1 M |
| 635-013 | DPM 635 / 2 V AC | 1,999 | 1 M |
| 635-014 | DPM 635 / 20 V AC | 19,99 | 1 M |
| 635-015 | DPM 635 / 200 V AC | 199,9 | 1 M |
| 635-016 | DPM 635 / 500 V AC | 500 | 10 M |
Gleichströme
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,2 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich. Spannungsabfall max. 200 mV. Höhere Ströme mittels externen Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 635-020 | DPM 635 / 200 uA DC | 199,9 | 1000 |
| 635-021 | DPM 635 / 2 mA DC | 1,999 | 100 |
| 635-022 | DPM 635 / 20 mA DC | 19,99 | 10 |
| 635-023 | DPM 635 / 200 mA DC | 199,9 | 1 |
| 635-024 | DPM 635 / 2000 mA DC | 1999 | 0,1 |
| 635-025 | DPM 635 / 2 A DC | 1,999 | 0,1 |
Wechselströme
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1. Spannungsabfall intern maximal 200 mV.
Feineinstellung ± 10% mittels Trimmer P1.
Höhere Ströme über externe Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 635-030 | DPM 635 / 200 uA AC | 199,9 | 1000 |
| 635-031 | DPM 635 / 2 mA AC | 1,999 | 100 |
| 635-032 | DPM 635 / 20 mA AC | 19,99 | 10 |
| 635-033 | DPM 635 / 200 mA AC | 1,9999 | 1 |
| 635-034 | DPM 635 / 2000 mA AC | 1999 | 0,1 |
| 635-035 | DPM 635 / 2 A AC | 1,999 | 0,1 |
Analoge Signale
Bei diesen Instrumenten können von genormten Spannungs- bzw. Stromsignalen verschiedene Werte zur Anzeige gebracht werden. Anzeige ist linear zum Analogwert. Geben Sie bei der Bestellung Eingangsgröße und Anzeige von / bis an.
| Bestell-Nr. | Typ / Bereich | Anzeige |
|---|---|---|
| 635-008 | DPM 635 / 0 – 10 V DC | 000 – nach Wahl |
| 635-009 | DPM 635 / 0 – 10 V DC | ± Bereich nach Wahl |
| 635-027 | DPM 635 / 0 – 20 mA DC | 000 – nach Wahl |
| 635-028 | DPM 635 / 0 – 20 mA DC | ± Bereich nach Wahl |
| 635-029 | DPM 635 / 4 – 20 mA DC | ± Bereich nach Wahl |
PT100 Temperatur in 2 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 2 Leiter Technik mit Poti zum Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang(nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 Digit v. M.Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 635-050 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 635-051 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 3 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 3 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 D v. M. Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 635-052 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 635-053 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 4 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751.Gerät in 4 Leiter Technik mit automatischem Ausgleichvon Leitungswiderständen. Meßstrom max. 1,5 mA. Genauigkeit : ± 0,1% ± 1 D v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 635-054 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 635-055 | PT100 / B2 | -100,0°C…+750,0°C | 1 K |
Ni-CrNi Temperatur
Temperaturmeßgerät für NiCrNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 635-060 | NiCrNi / B1 | -100,0°C…+199,9°C | 0,1 K |
| 635-061 | NiCrNi / B2 | -100,0°C…+1300,0°C | 1 K |
FeCuNi Temperatur
Temperaturmeßgerät für FeCuNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1,5 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 635-070 | FeCuNi / B1 | -100,0°C…+600,0°C | 1 K |
Option: AC/DC Hilfsspannungen
Bei Versorgung mit Gleichspannung wird ein DC/DC Wandler eingebaut. Isolation: 500 V DC AC Hilfsspannungen sind mittels Trafo für folgende Bereiche lieferbar:
| Bestell-Nr. | Typ / Bereich | Arbeitsbereich |
|---|---|---|
| 635-522 | 12 Volt DC | von 9,0 bis 18,0 Volt |
| 635-523 | 24 Volt DC | von 18,0 bis 36,0 Volt |
| 635-105 | 115 Volt AC | |
| 635-107 | 24 Volt AC |
Option: Dimensionsanzeige
Beleuchtete Dimensionsanzeige nach Ihren Angaben. An der rechten Seite kann dem Anzeigewert eine Dimension eingeblendet werden, wie z. Bsp. kg, mbar u.s.w. Die Dimensionsanzeige leuchtet rot wie das Display. Größe der maximalen Leuchtfläche: H x B 14 x 7 mm. Bei Bestellung gewünschten Wert angeben.

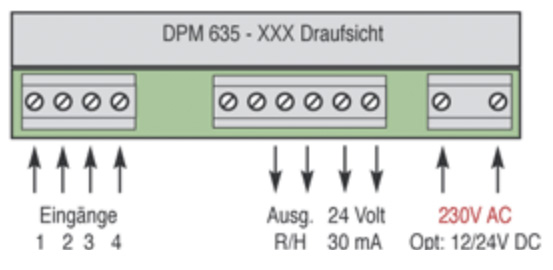

Anschlußleiste Rückseite
| Bestell-Nr. | Typ | Bereich |
|---|---|---|
| 600-900 | Dimensions- anzeige | nach Wahl: mV, hPa, mA, KA, °C, %, U/min, ltr./min, t/Std. |
Option: Einbauhalterung
Durch den Einsatz einer Halterung kann in jeder Lage ein DIN Gehäuse montiert werden. Mittels 4 Bohrungen wird die Halterung befestigt. Mechanische Abmessungen: Montagedurchbruch HxB 45 x 91 mm. Winkel: HxB 65×120 mm. Grundlänge: 120 mm. Material Stahlblech 1,6 mm pulverbeschichtet. Farbe schwarz. Geeignet für alle Geräte der 6er Serien.

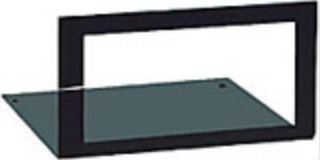

Einbauhalterung
| Bestell-Nr. | Option |
|---|---|
| 100-635 | Einbauhalterung |
Mechanische Abmessungen
Gehäusetyp Front: H x B :48 x 96 mm
Einbautiefe: T : 115 mm
Frontplattenausschnitt: H x B : 44 x 90,5 mm
