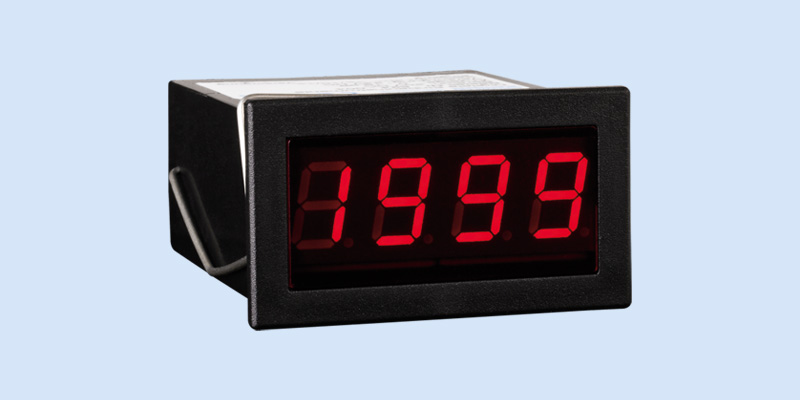

Digitale Einbauinstrumente Serie DPM 524
Technische Daten
| Meßgerät / Meßrate | 3 1/2 stellig / 2,5 M /sek |
| Anzeigentyp / Höhe / Farbe | LCD / 12,5 mm / rot |
| Nullpunkteinstellung | automatisch |
| Polaritätsanzeige | automatisch “-” Zeichen |
| Hilfsspannung | 24 Volt DC ( 18 - 35 V) |
| Gleichtaktunterdrückung | CMRR besser 80 dB |
| Überlast Spannung | 10 fach, max. 250 Vss |
| Arbeitstemperaturbereich | – 10 °C…. + 50 °C |
| Isolation | 1000 Volt DC |
| Schutzart Frontseite | IP 50 nach DIN 40050 |
| Schutzart Rückseite | IP 00 nach DIN 40050 |
| Dezimalpunkteinstellung | intern wählbar |
| Anschlußart Rückseite | Liftklemmen |
| Befestigungsart | Schnellspannbügel |
| Gehäuseabmessungen | HxBxT 36 x 61 x 72 mm |
| Download als PDF | 524-Beschreibung |
Gleichspannungen
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,1 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 524-001 | DPM 524 / 200 mV DC | 199,9 | 1 M |
| 524-002 | DPM 524 / 2000 mV DC | 1999 | 1 M |
| 524-003 | DPM 524 / 2 V DC | 1,999 | 1 M |
| 524-004 | DPM 524 / 20V DC | 19,99 | 1 M |
| 524-005 | DPM 524 / 200 V DC | 199,9 | 1 M |
Wechselspannungen
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 524-011 | DPM 524 / 200 mV AC | 199,9 | 1000 |
| 524-012 | DPM 524 / 2000V mV AC | 1,999 | 100 |
| 524-013 | DPM 524 / 2 V AC | 19,99 | 10 |
| 524-014 | DPM 524 / 20 V AC | 199,9 | 1 |
| 524-015 | DPM 524 / 200 V AC | 1999 | 0,1 |
Gleichströme
Mitteninstrument mit vollem ± Bereich und einer maximalen Anzeige von 1999 Digits. Genauigkeit: ± 0,2 % ± 1 Digit vom Messwert. Geräte sind ab Werk kalibriert. Feineinstellung ± 10 % mittels Trimmer P1 möglich.
Spannungsabfall max. 200 mV. Höhere Ströme mittels externen Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 524-020 | DPM 524 / 200 uA DC | 199,9 | 1000 |
| 524-021 | DPM 524 / 2 mA DC | 1,999 | 100 |
| 524-022 | DPM 524 / 20 mA DC | 19,99 | 10 |
| 524-023 | DPM 524 / 200 mA DC | 199,9 | 1 |
| 524-024 | DPM 524 / 2000 mA DC | 1999 | 0,1 |
| 524-025 | DPM 524 / 2 A DC | 1,999 | 0,1 |
Wechselströme
Mit eingebautem Präzisionsmeßgleichrichter. Kalibriert auf Sinus Effektivwert. Frequenzbereich 50 – 70 Hz. Genauigkeit: ± 0,5 % ± 2 Digits vom Meßwert. Feineinstellung ± 10% mittels Trimmer P1. Spannungsabfall intern maximal 200 mV.
Feineinstellung ± 10% mittels Trimmer P1.
Höhere Ströme über externe Shunts.
| Bestell-Nr. | Typ / Bereich | Anzeige | Ri / Ohm |
|---|---|---|---|
| 524-030 | DPM 524 / 200 uA AC | 199,9 | 1000 |
| 524-031 | DPM 524 / 2 mA AC | 1,999 | 100 |
| 524-032 | DPM 524 / 20 mA AC | 19,99 | 10 |
| 524-033 | DPM 524 / 200 mA AC | 199.9 | 1 |
| 524-034 | DPM 524 / 2000 mA AC | 1999 | 0,1 |
| 524-035 | DPM 524 / 2 A AC | 1,999 | 0,1 |
Analoge Signale
Bei diesen Instrumenten können von genormten Spannungs- bzw. Stromsignalen verschiedene Werte zur Anzeige gebracht werden. Anzeige ist linear zum Analogwert. Geben Sie bei der Bestellung Eingangsgröße und Anzeige von / bis an.
| Bestell-Nr. | Typ / Bereich | Anzeige |
|---|---|---|
| 524-008 | DPM 524 / 0 – 10 V DC | 000 – nach Wahl |
| 524-009 | DPM 524 / 0 – 10 V DC | ± Bereich nach Wahl |
| 524-027 | DPM 524 / 0 – 20 mA DC | 000 – nach Wahl |
| 524-028 | DPM 524 / 0 – 20 mA DC | ± Bereich nach Wahl |
| 524-029 | DPM 524 / 4 – 20 mA DC | ± Bereich nach Wahl |
PT100 Temperatur in 2 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 2 Leiter Technik mit Poti zum Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang(nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 Digit v. M.Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 524-050 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 524-051 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 3 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751. Geräte in 3 Leiter Technik mit automatischem Ausgleich von Leitungswiderständen. Meßstrom max. 1,5 mA. Analogausgang (nicht isoliert) in mV/°C. Genauigkeit: ± 0,1% ± 1 D v. M. Gerät mit integriertem Komparator. Open Kollektor 30 Volt 100 mA.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 524-052 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 524-053 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
PT100 Temperatur in 4 L- Technik
Temperaturgeräte für PT100 Fühler nach DIN EN 60751.Gerät in 4 Leiter Technik mit automatischem Ausgleichvon Leitungswiderständen. Meßstrom max. 1,5 mA. Genauigkeit : ± 0,1% ± 1 D v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 524-054 | PT100 / B1 | -100,0°C…+199,9°C | 0,1 K |
| 524-055 | PT100 / B1 | -100,0°C…+750,0°C | 1 K |
Ni-CrNi Temperatur
Temperaturmeßgerät für NiCrNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 524-060 | NiCrNi / B2 | 0.0°C…+199,9°C | 0,1 K |
| 524-061 | NiCrNi / B2 | 0.0°C…+1300°C | 1 K |
FeCuNi Temperatur
Temperaturmeßgerät für FeCuNi Fühler nach DIN 43710 (Thermoelemente) mit interner Temperaturkompensation. Genauigkeit: ± 1,5 % ± 4 Digit v. M.
| Bestell-Nr. | Typ | Bereich | Auflösung |
|---|---|---|---|
| 535-070 | FeCuNi / B1 | 0.0°C…+600,0°C | 1 K |

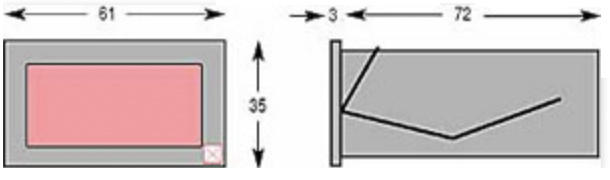

Mechanische Abmessungen
Gehäusetyp Front: H x B :35 x 61 mm
Einbautiefe: T : 72 mm
Frontplattenausschnitt: H x B : 30,5 x 57 mm
